Beskrivning
Manöverpanel LarmNet RS-610T har utgått och ersatt med den nya 12708 - Manöverpanel LarmNet RS-610T
* Nu finns Högtalare Prio som tillbehör. (säljs separat)
OBS! RS-610T är ej kompatibel med LarmNet V.1. För vidare information se LarmNet FAQ.
RS-610 TAL är framtagen för att förenkla handhavandet vid till och frånslag, samt att öka förståelsen för vad som händer i systemet.
Lysdioderna har fått nya funktioner
Statusdioden indikerar Tillkopplingsstatus:
Släckt = Frånkopplat men ej klar för tillkoppling.
(Möjlighet att se vilka sektioner som är påverkade innan tillkoppling genom att trycka stjärna finns)
Grön = Klar för tillkoppling
Blå = Deltillkoppling
Röd = Total tillkoppling.
Feldioden indikerar tekniska fel:
Släckt = OK
Gul blink = Nätfel
Röd blink = Övriga tekniska fel.
Tangentbord med RGB-dioder
Rött vid tillkoppling och förlarm.
Grönt vid frånkoppling och avbruten tillkoppling.
I övrigt blå bakrundsbelysning.
Ny vit display
Inbyggd miniatyr högtalare, samt anslutning för extern 8 ohms högtalare.
Volymjusteing med potentiometer på kretskortet, men även möjlighet för användaren att reglera volymen i 5 steg via knappsatsen.
Talade meddelanden för:
- Tillkoppling
- Tillkoppling med fel
- Felaktig kod
- Förlarm
- Frånkoppling
- Avbruten tillkoppling
- Systemfel.
Teknisk specifikation
| Spänning: | 12 VDC |
| Egenförbrukning: | 30 mA +5 mA för samtliga ingångar. Vid belysning tänd ca 60 mA. OBS! Vid användning av extern högtalare kan kraftiga strömspikar uppträda vid TAL. Kablage för bossmatning måste därför dimensioneras rejält i dessa fall. Annars riskeras framförallt distorsion i ljudet. |
| Strömuttag: | Max 50 mA till detektorer. |
| Ingångar: | Två st ingångar. De har ej programmerbara tröskelvärden och ska inkopplassom typ 3, änd- och detektormotstånd. |
| Utgångar: | Två transistorutgångar, max 200 mA, där nr 1 följer den inbyggda summern. Utgångarna sluter till - (minus) vid aktivering. |
| Mått (B x H x D): | 157 x 111 x 27 mm. |

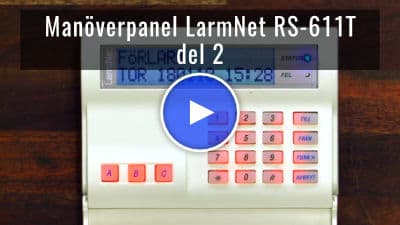

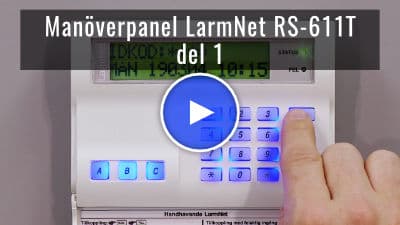

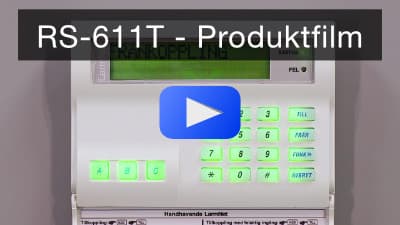

Filmer
Dokument och filer
