Beskrivning

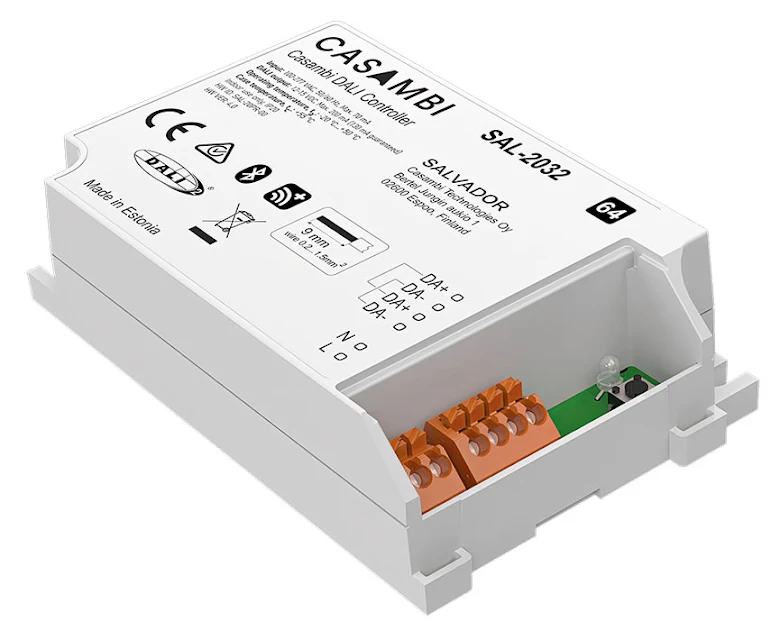

Salvador Series 2000
Produktfamiljen Salvador Series 2000 inkluderar tre modeller: SAL-2016, SAL-2032 och SAL-2064.
SAL-2016: Kan adressera upp till 16 DALI-drivaradresser.
SAL-2032: Kan adressera upp till 32 DALI-drivaradresser.
SAL-2064: Kan adressera maximalt tillåtna 64 DALI-drivaradresser.
Salvador Series 2000 integrerar sömlöst trådbundna DALI-drivare i Casambi-systemet. När de är integrerade, visas DALI-armaturer som armaturer i Casambi-nätverket. Produkten stöder branschstandarder som DALI D4i, DALI DT6 och DALI DT8.
Salvador Series 2000 är endast avsedd för anslutning till DALI-drivare. Inga DALI-styrningar får anslutas till Salvador Series 2000-produkter.
Salvador Series 2000 har en integrerad 130 mA bussmatning för DALI-drift.
Salvador Series 2000 möjliggör adressering, programmering och individuell styrning av trådbundna DALI-drivare från Casambi-appen. Det möjliggör skapandet av hybridnätverk bestående av både Casambi Ready och DALI-enheter. Alla DALI-drivare anslutna till en Salvador kan enkelt programmeras och styras på samma sätt som Casambi Ready-enheter via Casambi-appen. Detta eliminerar behovet av en specifik DALI-kontroller, komplex DALI-konfigurationsprogramvara eller en DALI-specialist. Salvador SAL-2016 är idealisk för budgetrenoveringar och ersätter flera fristående DALI-nätverk, medan Salvador SAL-2064 är utformad för större hybridnätverksinstallationer.
Teknisk specifikation
| Input | |
| Voltage range | 100 – 277 VAC |
| Frequency | 50/60 Hz |
| Max. mains current | 70 mA |
| Inrush current | 20 A |
| DALI Output | |
| Voltage range | 12 – 15 VDC |
| Guaranteed current | 130 mA |
| Max. current | 200 mA |
| Max. shutdown current | <4 mA |
| Radio transceiver | |
| Operating frequencies | 2402…2480 MHz |
| Maximum output power | +8 dBm |
| Operating conditions | |
| Ambient temperature, ta | -20 °C to +50 °C |
| Max. case temperature, tc | +55 °C |
| Storage temperature | -25…+75 °C |
| Max. relative humidity | 0…80 %, non-cond. |
| Mechanical data | |
| Dimensions (w/o strain relief) | 106,0 x 67,0 x 28,0 mm |
| Weight (w/o strain relief) | 100 g |
| Degree of protection | IP20 (indoor use only) |
| Connectors | |
| Wire range, solid/flexible | 0,2 – 1,5 mm2 AWG 16–24 |
| Wire strip length | 9 mm |
| Insulation | |
| Casing to DALI | Reinforced |
| Certifications | |
| CE | |
| RCM |
