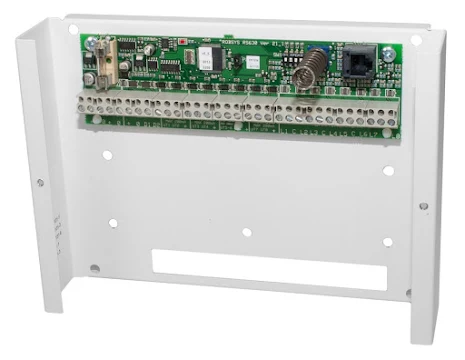

Undercentral RS-630

Artnr: 12710

Beskrivning

rs630

Undercentral med 8/16 sektioner samt 6 transistorutgångar. Ansluts till centralapparaten via bussledningen.

Ingångar
Undercentralen har i grundutförandet 8 ingångar med möjlighet till att programmera 8 olika ingångstyper:

  1. Slutande.
  2. Brytande.
  3. Ändmotstånd.
  4. Änd- och detektormotstånd.
  5. Trippeladress 1.
  6. Trippeladress 2.
  7. Brand- och glaskross.
  8. Specialvärde, för att anpassa ingångar till befintliga motstånd vid byte från annat system till LarmNet.

Utgångar
Det finns totalt 8 programmerbara utgångar men nuvarande mjukvaran stödjer bara 6 utgångar. Undercentralen har en avsäkrad utgång för spänningsmatning av detektorer på 1A. Beakta den totala strömförbrukningen för bussledningen och anläggningen.

Teknisk specifikation

Teknisk specifikation:

Spänning: 9-14 VDC
Underspänning: Larm; 9,0 V.
Återställning; 9,8 V.
OBS! RS-630 mäter spänningsnivån på utgående spänningsplint
Egenförbrukning: 50 mA + 12 mA för alla ingångar
Strömuttag: Max 1 A till detektorer
Ingångar: 8/16 st
Utgångar: 6 st max 200 mA per utgång, ger minus
Mått kort: 45 x 166 x 20 mm
Mått kapsling: 218 x 155 x 55 mm
