IR-detektor PD35 DL

Artnr: 13148

Beskrivning

pd35,1301147

E-nummer: 13 011 47

PD-35 DL är en IR-detektor avsedd för närvarodetektering och styrning av DALI-belysningsarmaturer och med en reläutgång för t. ex. ventilation. IR-detektorn upptäcker rörelser på långt avstånd, även i områden med låg aktivitet. Standardlinsen täcker 40x40 meter, med möjlighet att utöka räckvidden till 80 meter med Lins 47 – perfekt för långa korridorer. Enkel konfiguration med potentiometer och byglar. Idealisk för klassrum, konferensrum, korridorer, garage, lager och liknande utrymmen. Kan anpassas med tillbehör som linser, fästen och skyddsgaller för olika miljöer. PD35 DL kommunicerar via DALI-kommandon och kräver DALI-strömförsörjning, till exempel Strömförsörjning PS1250 DL - E1785000 alternativt Nivåväljare NP2T DL - E1306080. Styrning av DALI armaturer via DALI-broadcast eller DALI-grupp. Ställbara nivåer och tider direkt i detektorn.

Mer om våra övriga produkter för DALI här!

Egenskaper

  • Lång räckvidd eller eller extrem känslighet. Detekteringsområdet kan anpassas genom byte av lins. Ett flertal linser finns.
  • Kan programmera scen 10,14 och 15 och grupper direkt på kortet eller via dator.
  • Reläutgång för t. ex. ventilation.
  • PD-35 DL tänder, dimrar ner och släcker DALI-armaturer.
  • Broadcast- eller gruppadressering.
  • Flera detektorer samarbetar om de styr samma armatur-grupp eller om de styr med Broadcast.
  • Styr ljusnivå med direkt styrning (100 %, 10 %, 0 %) eller valbara nivåer via scen 10,14,15.
  • Ställbar närvarofördröjning 2 s - 20 min.
  • Timer för lågnivåbelysning innan släckning 1 min till 2 tim.
  • Anpassning för kontorsmiljö med annan signalbehandling vid närvaro.
  • ”No start” (ej tändning) som bara håller belysningen tänd kan väljas. (Manuell tändning med tryckknapp).
  • Strömförsörjs via DALI-bussen (förbrukar max. 12 mA).
  • Inställningar utförs med rattar och byglar på detektorns kretskort

Teknisk specifikation


pd33dl,1306085

Teknisk specifikation:

Vertikal justering: +10° till -20° kalibrerad skala
Horisontell justering: Upp till 30°
Spänning: Matas av DALI-bussen
Ström: max 19 mA
Uppstartstid: < 2 minuter
Reläutgång: Slutande kontakt. 100 mA / 24V
AC/DC
Lysdiod: Gångtest (omkopplingsbar)
Detektor: Dubbelelements-, lågbrus,
pyroelektrisk IR-detektor
Kapsling: IP42

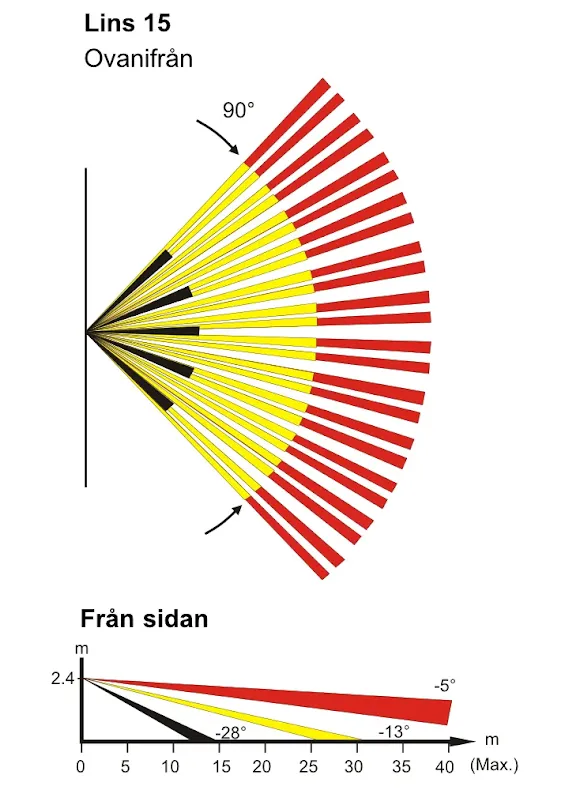

Räckvidd: 40 x 40 meter med standardlins.
Upp till 80 meter med annan lins
Mått (B x H x D): 102 x 70 x 50 mm
Vikt: 98 g
Anslutningsbar ledararea mångtrådig: 0,327- 2 mm²
Anslutningsbar ledararea entrådigt: 0,327- 2 mm²
